HEIDENHAIN iTNC 530 397
11.5 Impostazioni globali di programma (opzione software)

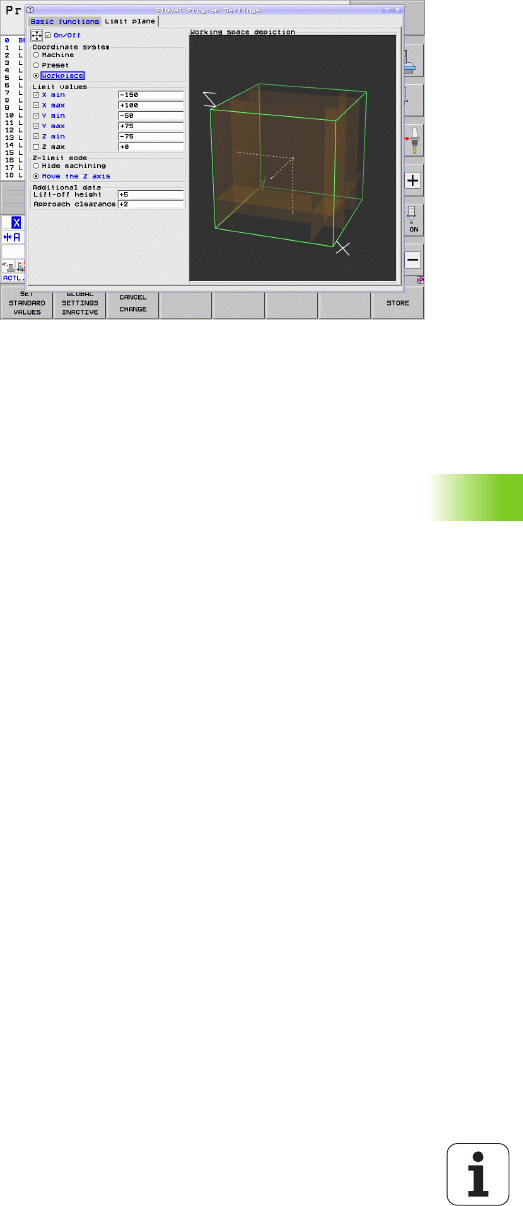

Piano limite
Con il Piano limite il TNC mette a disposizione una potente funzione
per diverse applicazioni. In particolare è così possibile realizzare con
semplicità le seguenti lavorazioni:
Prevenzione di messaggi di finecorsa
I programmi NC creati nel sistema CAM emettono spesso
posizionamenti di sicurezza in prossimità delle zone di finecorsa di
una determinata macchina. Se la lavorazione deve essere trasferita
su una macchina più piccola, questi blocchi di posizionamento
comportano interruzioni nell'esecuzione del programma. Con la
funzione Piano limite è possibile limitare il campo di traslazione di
una macchina più piccola affinché non vengano prodotti messaggi di
finecorsa.
Lavorazione di aree definibili
In caso di interventi di riparazione che spesso si limitano soltanto ad
una piccola area, è possibile definire l'area tramite i piani limite con
rapidità e semplicità grazie al supporto grafico. Il TNC esegue
tuttavia la lavorazione soltanto all'interno dell'area definita.
Lavorazione ad altezza limite
Con la definizione di un piano limite nella direzione dell'asse
utensile, è possibile per quando ad esempio disponibile soltanto il
profilo di finitura, simulare incrementi nella direzione negativa
mediante spostamenti multipli. Il TNC esegue le lavorazioni al di
fuori del limite, ma lascia l'utensile nella direzione dell'asse utensile
sul relativo limite definito.
